Dage4000 芯片推拉力剪切力測試儀擁有多項功能，應用操作中可執行推拉力和剪切力的測試操作。DAGE焊接強度測試儀和DAGE X-ray產品系列，可以用于破壞性和非破壞性機械測試，以及電子元件的檢測。
主要型號:

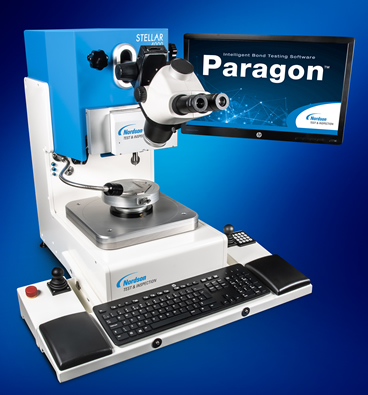

1.DAGE STELLAR 4000 多功能焊接強度測試儀
DAGE STELLAR 4000 多功能焊接強度測試儀是用于生產中手動操作的拉力和推力強度測試的平臺。可配置為簡單的引線拉力測試機，或者升級為推球、推芯片、拔球和鑷子拉力測試機。
產品特點：
引線拉力--用于焊線后質量控制
芯片剪切力--用于貼片認證
鑷子拉力--用于倒裝貼片可靠性
配置了Datasync?的良好追溯性
人體工程學設計--顯微鏡、鍵盤、搖桿
Paragon? Lite軟件--生產中更容易使用
性能
退回精度 ± 1 μm
系統精度 ± 0.25 % FSL
軸行程 (X × Y × Z) 100 mm × 100 mm × 65 mm
XY 軸速度和分辨率 高達 2 mm/s, 500 nm
規格參數
占地 (W × D × H) 705 mm × 562 mm × 675 mm
重量 86 kg
電源供應 100 - 240 VAC 單相
氣源供應 最低 4.0 bar

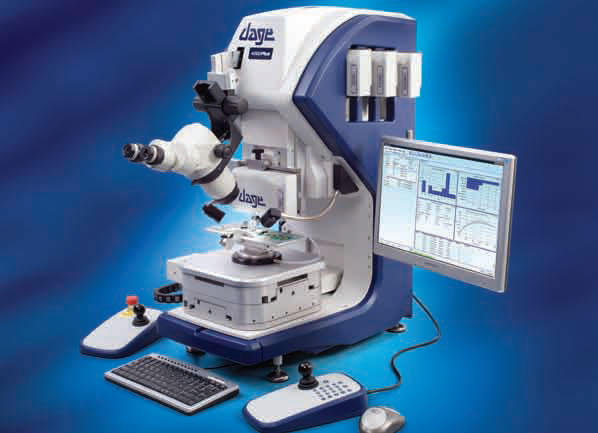

2. DAGE4000 Plus推拉力測試機
Nordson DAGE 4000Plus 是先進的推拉力測試儀。作為下一代系統，它實現了良好的準確度和數據可重復性，可提供值得信賴的結果。4000PLUS 多功能焊接強度測試儀可執行高達 100kg 的拉力測試以及高達 50kg 的推力測試，覆蓋了包括新的熱焊凸塊拉力和疲勞測試在內的所有測試應用。
產品應用：
1 焊帶拉力測試-多種鉤，鉗爪等負載刀具可以測試各種尺寸和類型的樣品。
2 熱碰/針拉測試-新一代的CARTRIDGE使這項突破性的焊接測試更加準確，尤其是測試印刷電路板材料及低焊料凸點
3 銅線的焊球拉力測試，焊釘、柱狀凸塊的拉力測試-定制的拉力鉗爪可以在這項重要的連接處進行撕拉力測試。
4 拉力剪切力疲勞測試-疲勞分析正成為評估焊點可靠性中越來越重要的的方式，調節軟、硬件可采用拉力和剪切力兩周模式進行老疲勞分析
5 鈍化層剪切測試–使用軟件和特定負載刀具可進行焊球剪切力測試，而不受鈍化層的限制。

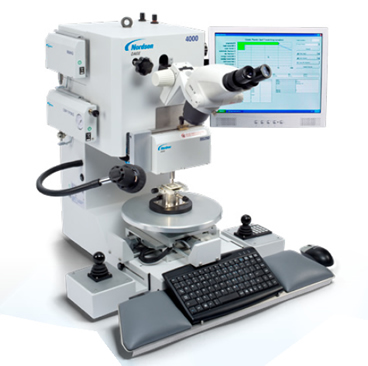

3. Dage4000拉力剪切力測試儀
Dage4000 焊接強度測試儀是一種多功能焊接強度測試儀，可執行芯片推拉力和剪切力測試應用。
Dage4000 焊接強度測試儀可配置為簡單焊線拉力測試儀，也可升級進行錫球剪切力、晶粒剪切力、凸塊拉力、矢量拉力或鑷鉗拉力測試。
產品參數：
1.拉力測試測試范圍可在0-100G；0-1KG；0-10KG進行選擇；
2.推球測試測試范圍可在250G 或 5KG進行選擇；
3.芯片或CHIP推力測試范圍可在測試到0-100公斤；0-200KG進行選擇；
4.鑷子撕力測試頭量程為100G 和5KG進行選擇；
5.BGA拔球到0-100G；0-5KG進行選擇；
6.另外的選項如矢量拉伸和自動測試等……
產品規格：
設備外形尺寸：長：730mm 寬：425mm 高：670mm
重量：45kg
電源：可選擇的 100/110v，220/240v AC 50/60 Hz

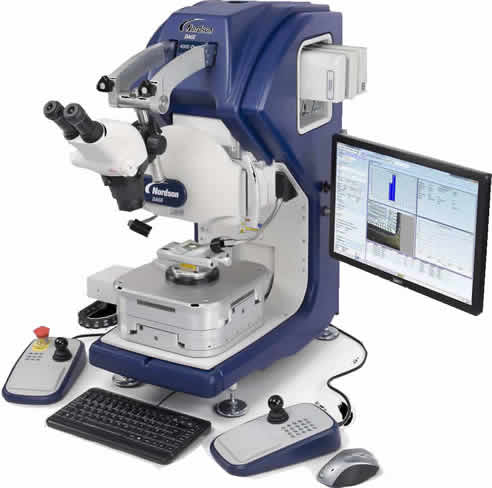

4. DAGE4000 Optima焊接強度測試機
DAGE4000 Optima焊接強度測試機是一臺優化的，用于大量生產環境的快速、精確和可靠的焊接測試設備。擁有先進技術和良好的人體工程學，以及智能直觀的軟件使得4000 Optima成為先進的生產焊接測試機；提供了重復性和可復現性的測試結果。
良好的靈活性
可執行從0.25g到50kg的拉力測試，已及0.25g一直到200kg的剪切力測試。
兩個多功能電子Cartridge：
半導體 250g剪切/ 5kg剪切和100g引線拉力
混合電路 20kg剪切/ 1kg拉力和10kg拉力
產品規格：
外 形 尺 寸：寬度630mm（包括左右手柄），深度600mm，高度830mm
重量：90kg，包括XY平臺
電源：90 - 264 VAC，單相
氣體（為設備）：最小4 bar，6mm OD 塑料管。注意有些特殊的應用可能需要增加壓力。潔凈干燥的空氣。
真空(為制具)：最小500mm Hg (67kPa) ，6mm OD塑料管
描述：
圖1：推球測試的實際應用
圖2：拉線測試的實際應用
圖3：拔球測試的實際應用
圖4：芯片推力測試的實際應用
